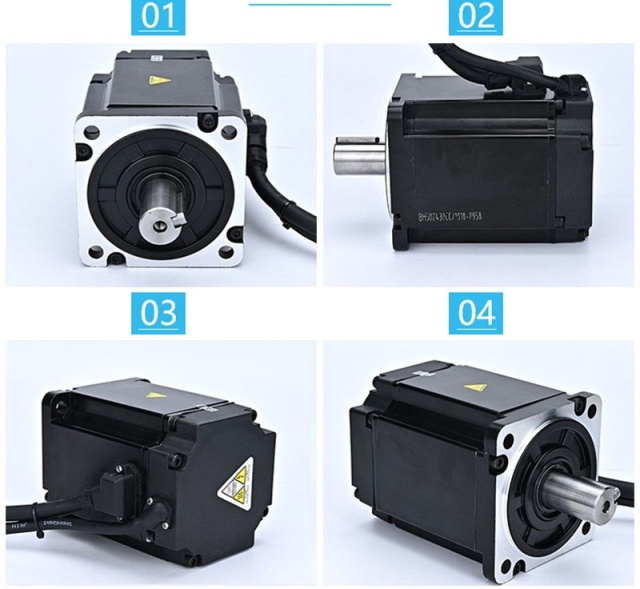

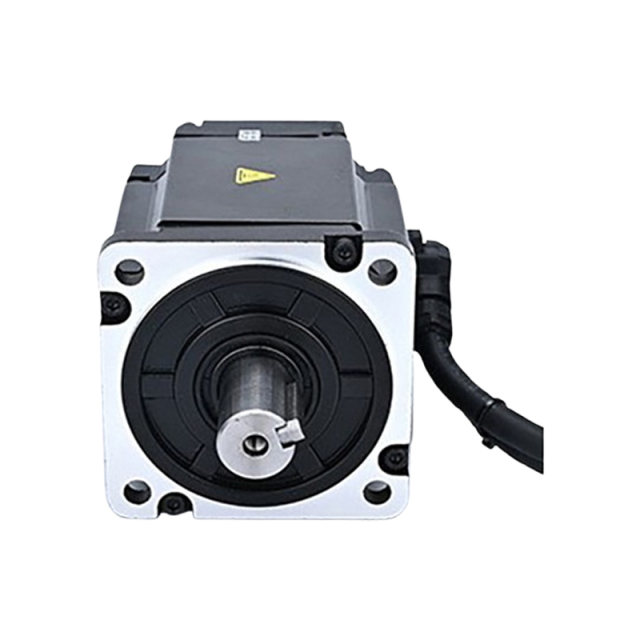

| 电机型号 | 功率(W) | 额定电压(V) | 额定转矩(N.M) | 额定转速(rpm) | 额定电流(Arms) | 力矩系数(N.m/A) | 转子惯量(kg.m2×10⁻⁴) | 线反电势(V/krpm) | 线电感(mH) | 线电阻(Ω) | L(MM) | LB(带刹车)MM | 重量(KG) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80TM-02430F5-X | 750 | 220VAC | 2.4 | 3000 | 4.5±10% | 0.58±10% | 1.72±10% | 36.8±10% | 7.7±10% | 1.24±10% | 106(120) | 146(160) | 2.3/3.05 |
| 80TM-03230F5-X | 1000 | 220VAC | 3.2 | 3000 | 5.4±10% | 0.66±10% | 2.4±10% | 41.9±10% | 7.4±10% | 1.2±10% | 120(134) | 160(174) | 2.95/3.6 |
| 80TM-02430G5-X | 750 | 380VAC | 2.4 | 3000 | 2±10% | 1.18±10% | 1.71±10% | 70±10% | 94.78±10% | 10.6±10% | 106(120) | 146(160) | 2.3/3.05 |
| 80TM-03230G5-X | 1000 | 380VAC | 3.2 | 3000 | 2.7±10% | 1.18±10% | 2.15±10% | 75±10% | 16.79±10% | 3.77±10% | 120(134) | 160(174) | 2.95/3.06 |

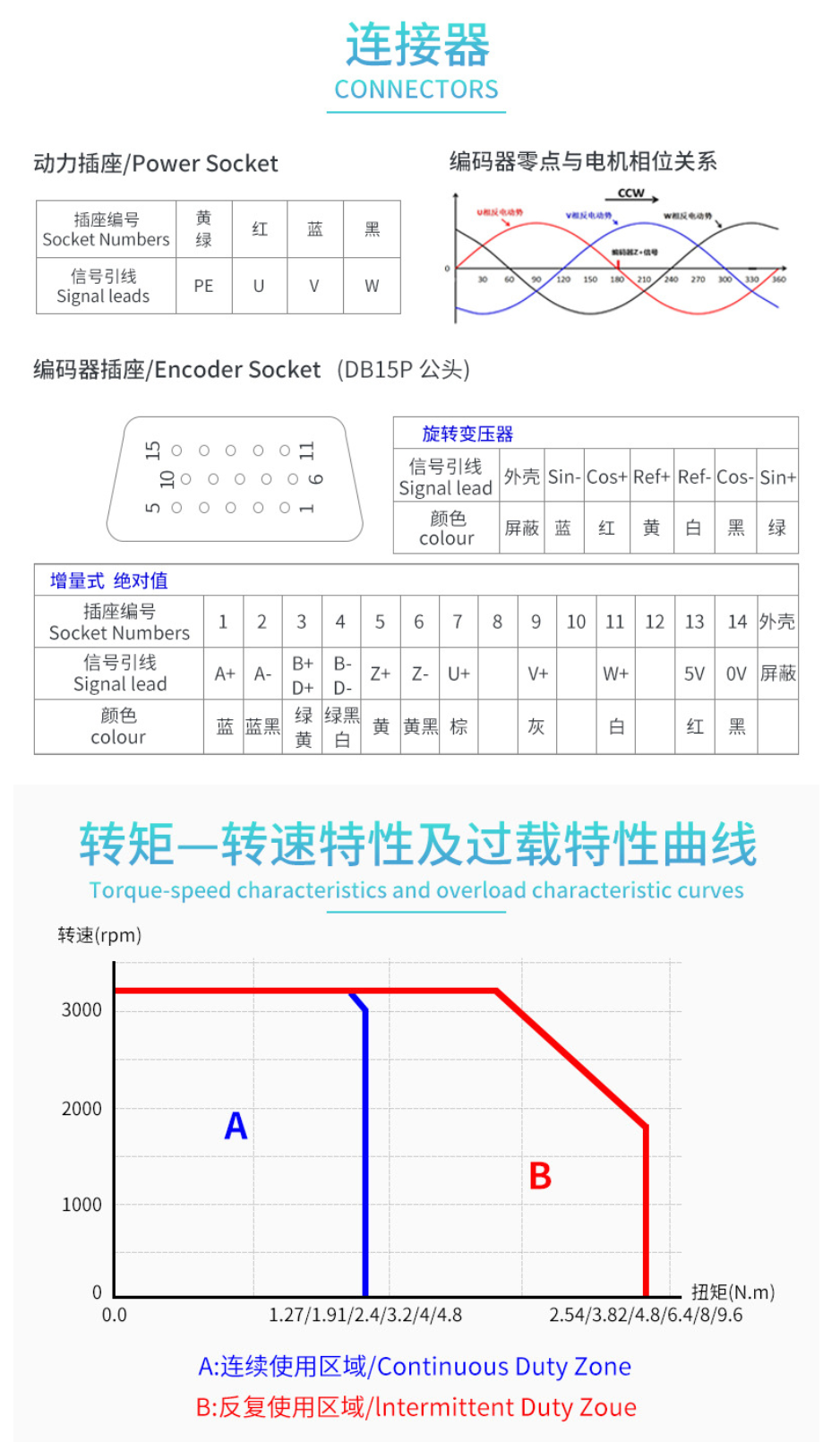

反馈元件(X可选)
磁电(-C)/光电(-E)增量式2500线，磁电(-C17)光电(-A17)绝对值17bit，旋转变压器(-R)
绝缘电阻
DC500V, >20MΩ(F)/800VAC/1s/5mA
使用环境
温度-20~40℃(-40~40℃可选); 湿度20%~80%RH(不结露)
防护等级
IP54 (IP65可选)

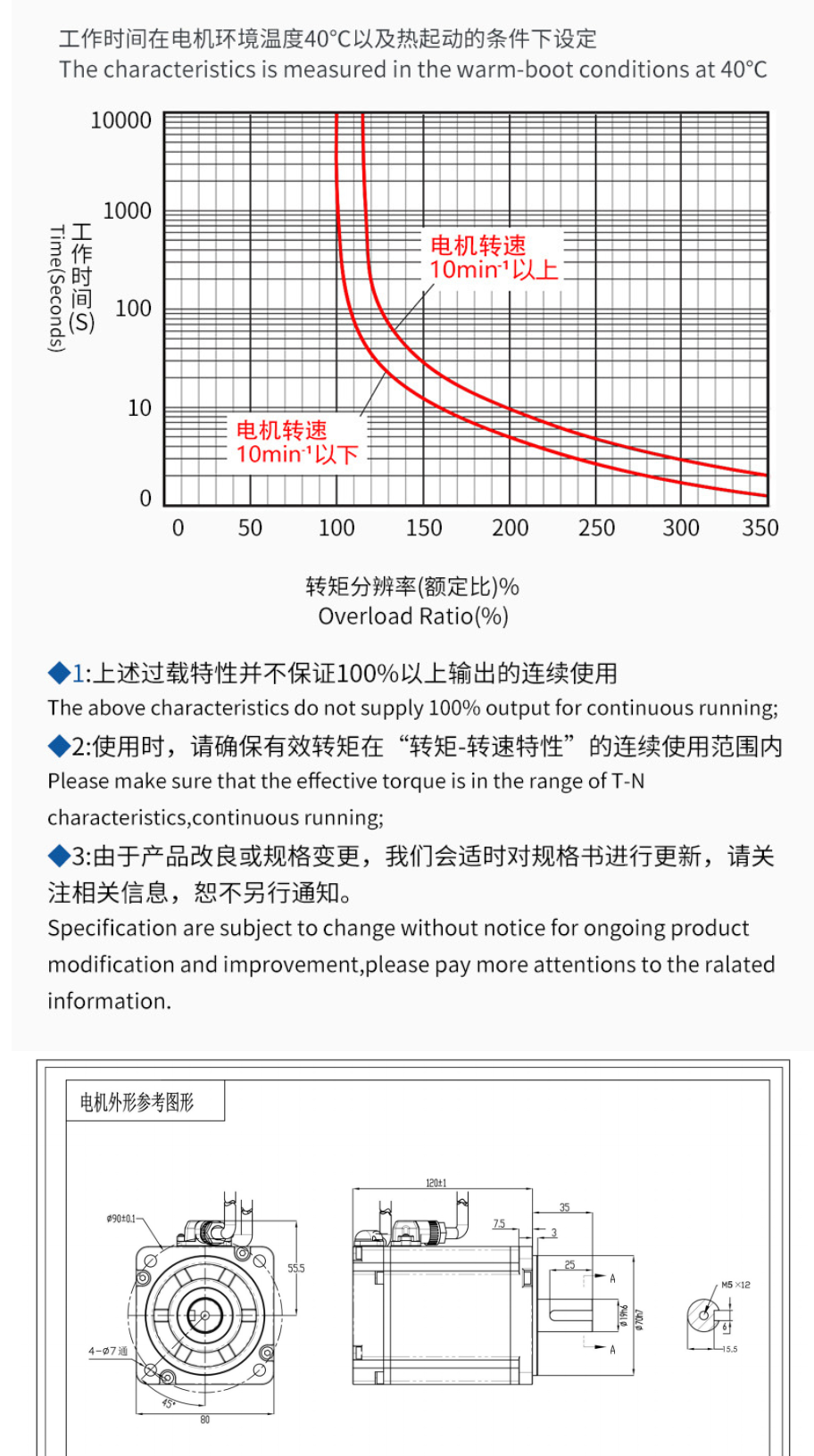

| 中文 (Chinese) | 英文 (English) |
|---|---|
| 伺服电机规格书 | PMSM Specification |
| 电机型号：80TM-03230F5-C | MODEL: 80TM-03230F5-C |
| 版本号：INN | Version: INN |
| 基本参数 | Basic Parameters |
| 额定功率（Kw）：1.0 | Rated Output (Kw): 1.0 |
| 极数：10 | Number of Poles: 10 |
| 额定电压（V）：AC220 | Rated Voltage (V): AC220 |
| 耐热等级：F | Vibration Class: F |
| 额定转速（rpm）：3000 | Rated Speed (rpm): 3000 |
| 最高转速（rpm）：5000 | Max. Speed (rpm): 5000 |
| 额定电流（Arms）：5.4±10% | Rated Current (Arms): 5.4±10% |
| 瞬时最大电流（Arms）：16.2±10% | Instantaneous Max. Current (Arms): 16.2±10% |
| 额定扭矩（N.m）：3.2 | Rated Torque (N.m): 3.2 |
| 瞬时最大扭矩（N.m）：9.6 | Instantaneous Peak Torque (N.m): 9.6 |
| 线电阻（Ω）：0.091±10%(25℃) | Line Resistance (Ω): 0.091±10%(25℃) |
| 线电感（mH）：0.112±10% | Line Inductance (mH): 0.112±10% |
| 线反电势（V/krpm）：36±10% | Line Back EMF (V/krpm): 36±10% |
| 力矩系数（N.m/A）：0.59±10% | Torque Coefficient (N.m/A): 0.59±10% |
| 转子惯量（Kg.m²×10⁻⁴）：2.15±10% | Rotor Moment of Inertia (Kg.m²×10⁻⁴): 2.15±10% |
| 反馈元件：磁电增量式，2500PPR | Feedback Component: Incremental Encoder, 2500PPR |
| 保持制动器扭矩（N.m）：- | Static Torque (N.m): - |
| 保持制动器工作电压（V）：- | Rated Voltage (V): - |
| 绝缘电阻（MΩ）：DC500V, >20MΩ | Insulation Resistance (MΩ): DC500V, >20MΩ |
| 噪音（dB）：≤60dB，无异响 | Noise (dB): ≤60dB, None Special Noise |
| 工作时间：连续 | Time Rating: Continuous |
| 振动等级：V15 | Vibration Class: V15 |
| 环境温度：-20~+40℃ | Ambient Temperature: -20~+40℃ |
| 环境湿度：20~80%不结露 | Ambient Humidity: 20~80% No Condensation |
| 励磁方式：永磁式 | Excitation: Permanent Magnet |
| 安装方式：法兰式 | Mounting: Flange Method |
| 连接方式：直接连接 | Drive Method: Direct Drive |
| 电机重量（Kg）：2.95 | Weight (Kg): 2.95 |
| 保护方式：全封闭，自冷IP54（IP65可选）（轴贯通部分除外） | Enclosure: Totally Enclosed, Self-cooled, IP54 (IP65 optional) (except for shaft opening) |
| 旋转方向：正转指令从负载侧看为逆时针方向旋转 | Rotation Direction: Counterclockwise (CCW) |
