结构紧凑、功率密度高、体积小；中惯量，响应速度快
超高内禀矫顽力稀土永磁材料；抗去磁能力强
低速转矩脉动小；平衡精度高；高速运行平稳；噪音低、振动小
峰值转矩达到额定转矩200%,300%
电机种类多样(750~1500W, DC24~144V, 带制动器, 油封等)
高速运行转速可高达3200rpm
医疗器械、物流输送、工业机器人、自动化装配、自动化生产线、新能源叉车、履带机器人、AGV搬运车
| 参数名称 | 参数值 |
|---|---|
| 电机型号 / MODEL | 80BM-03230C5-CB |
| 版本号 | HN |
| 额定功率 / Rated Output (Kw) | 1.0 |
| 极数 / Number of Poles | 10 |
| 额定电压 / Rated Voltage (V) | DC48 |
| 耐热等级 / Vibration Class | F |
| 额定转速 / Rated Speed (rpm) | 3000 |
| 最高转速 / Max. Speed (rpm) | 3200 |
| 额定电流 / Rated Current (Arms) | 25±10% |
| 瞬时最大电流 / Instantaneous Max. Current (Arms) | 50±10% |
| 额定扭矩 / Rated Torque (N.m) | 3.2 |
| 瞬时最大扭矩 / Instantaneous Peak Torque (N.m) | 6.4 |
| 线电阻 / Line Resistance (Ω) | 0.077±10% (25℃) |
| 线电感 / Line Inductance (mH) | 0.403±10% |
| 线反电势 / Line Back EMF. (V/krpm) | 7.7±10% |
| 力矩系数 / Torque Coefficient (N.m/A) | 0.12±10% |
| 转子惯量 / Rotor Moment of Inertia (Kg.m²×10⁻⁴) | 2.24±10% |

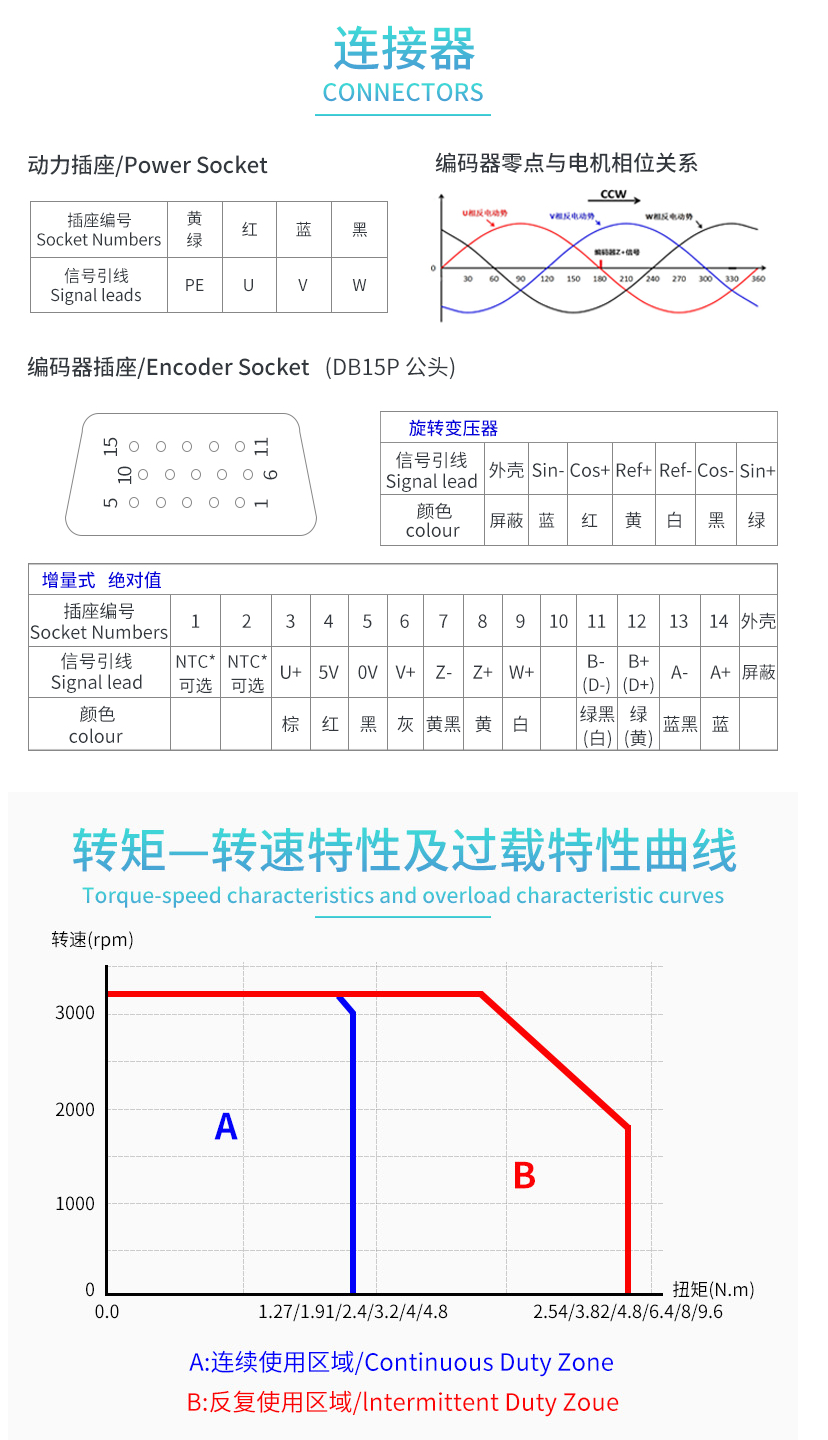

| 反馈元件 / Feedback Component | 磁电增量式 / Incremental Encoder，2500PPR |
| 保持制动器扭矩 / Static Torque (N.m) | >4 |
| 保持制动器工作电压 / Rated Voltage (V) | DC24 0.5A |
| 绝缘电阻 / Insulation Resistance (MΩ) | DC500V, >20MΩ |
| 噪音 / Noise (dB) | ≤60dB，无异响 / None Special Noise |
| 工作时间 / Time rating | 连续 / Continuous |
| 振动等级 / Vibration Class | V15 |
| 环境温度 / Ambient Temperature | -20 ~ +40°C |
| 环境湿度 / Ambient Humidity | 20~80%不结露 / 20~80% No Condensation |
| 励磁方式 / Excitation | 永磁式 / Permanent Magnet |
| 安装方式 / Mounting | 法兰式 / Flange Method |
| 连接方式 / Drive Method | 直接连接 / Direct Drive |
| 电机重量 / Weight (Kg) | 3.6 |
| 保护方式 / Enclosure | 全封闭，自冷 IP54（IP65可选）（轴贯通部分除外） / Totally Enclosed, Self-cooled, IP54 (IP65 optional) (except for shaft opening) |
| 旋转方向 / Rotation Direction | 正转指令从负载侧看为逆时针方向旋转 / Counterclockwise (CCW) |
| 备注 / Note | 额定转矩表示安装在200×200×6的铝制散热板上且在环境温度40℃时的连续容许转矩值。 / Rated torque is the continuous allowable torque at 40℃ with an Al heatsink of 200×200×6 |
